排气歧管优化

排气歧管是发动机的主要受热件之一，工作环境恶劣，热负荷大。


设计挑战

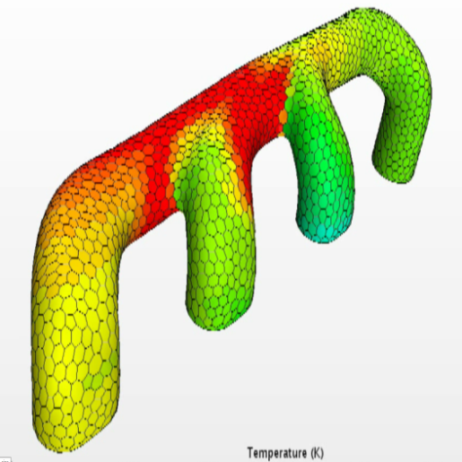

● 热流体-热应力耦合分析

● 降低BSFC（制动燃油消耗率）

● 增大BMEP（平均有效制动压力）


关键

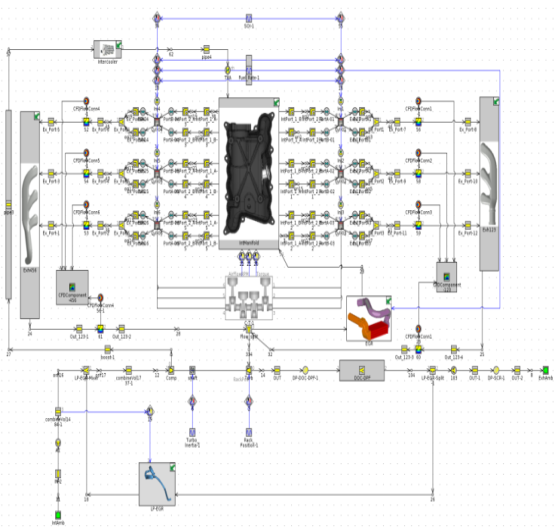

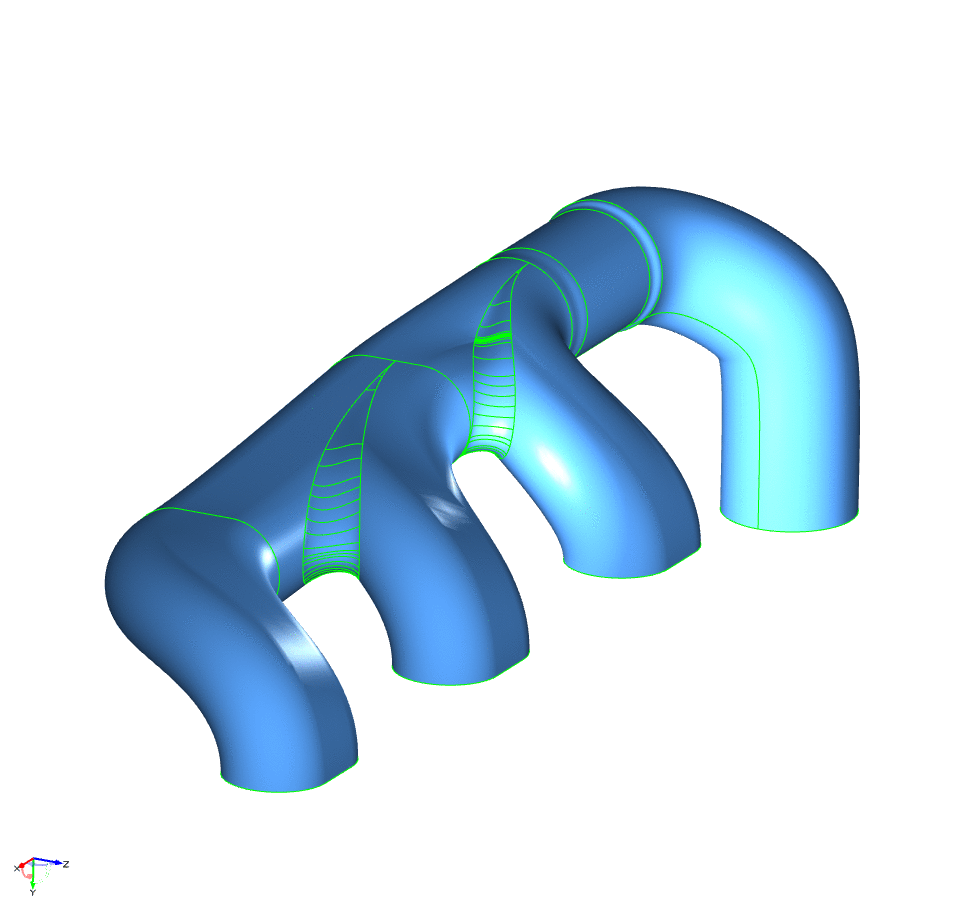

● 全参数的排气歧管模型+CAE求解连接+优化算法

● 各支管内流动均匀度提高约56%；平均背压降低约9.6%，流动损失降低约9.7%

● BSFC降低约0.9%

● 功率增加约3HP（1%）
