CAESES软件介绍



CAESES是一款主要应用于产品设计前期的全参数化建模及优化软件,具有三维参数化建模及变形控制、耦合仿真软件进行性能评估、自动化优化等功能;目前被广泛应用于船舶、航空航天、汽车、叶轮机械等各个领域各类产品的设计及性能优化工作中。


1.gif        2小.gif       3.gif





6367366249803765609748431.jpg 主要功能及优势

参数化建模

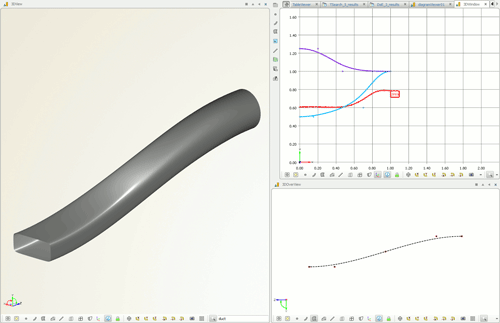

CAESES拥有丰富的曲线及曲面库,能够通过函数曲线控制参数分布,进而生成参数化的曲面模型;基于其便捷的函数控制方法及模块化的建模程序,能够通过更少的参数构建更复杂的曲面模型,从而在之后的优化过程中,有效的减少设计变量数,降低优化变种数,大大提高优化效率。另外CAESES还可以通过控制面、控制框等方式控制外部导入模型,进行半参数化的模型变化控制。


10小.gif 11小.gif

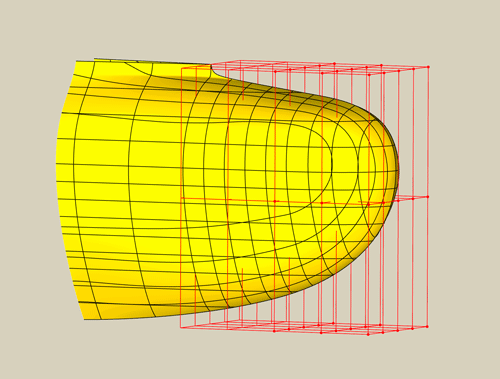

                          全参数化模型                                                            半参数化变形控制


仿真分析工具链接

CAESES的软件耦合器,能够方便的将网格生成器(ICEM、Turbogrid、IGG、Pointwise等)、CAE求解器(Fluent、Star-ccm+、Numeca、Ansys CFX、shipflow等)以及其它一些分析工具快速、直接地耦合在一起,可以灵活的定义仿真分析流程,并且能够提取仿真结果,从而判断模型性能优劣。由于CAESES中几何模型是由自身创建,从而能够直接反馈调整几何模型,减少中间环节,保证了数据在模型—求解器—优化闭合回路中的通畅流动。



CAESES与仿真软件耦合


丰富的优化算法

CAESES拥有多种不同的试验设计及单目标、多目标优化算法,能够根据仿真计算评估的结果,反馈控制几何参数变化,从而生成不同的新的设计变种,对模型进行自动化优化。

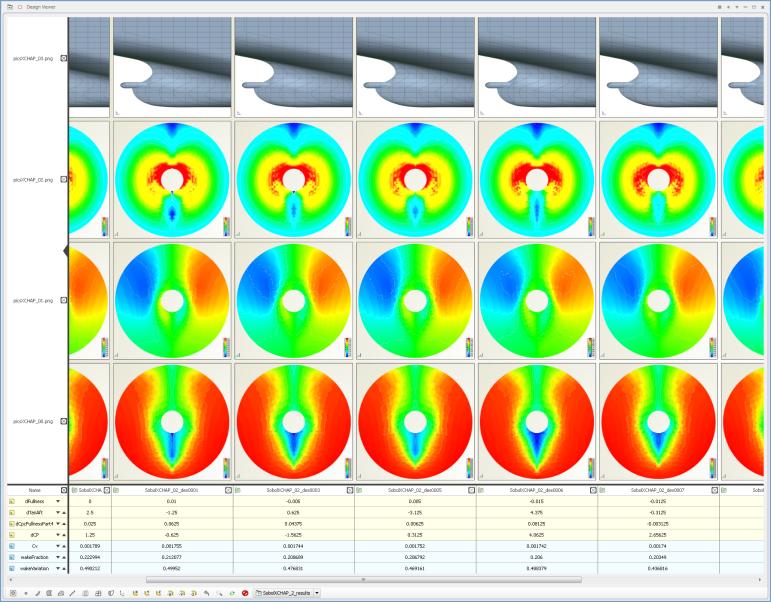

CAESES的后处理模块可以加载仿真结果文件,可以快速浏览不同设计变种的计算结果。还可以自动生成一系列的数据列表,就各变量对目标函数的影响进行敏感度分析,自动生成包括蛛网图、Pareto frontier图在内的文件报告。

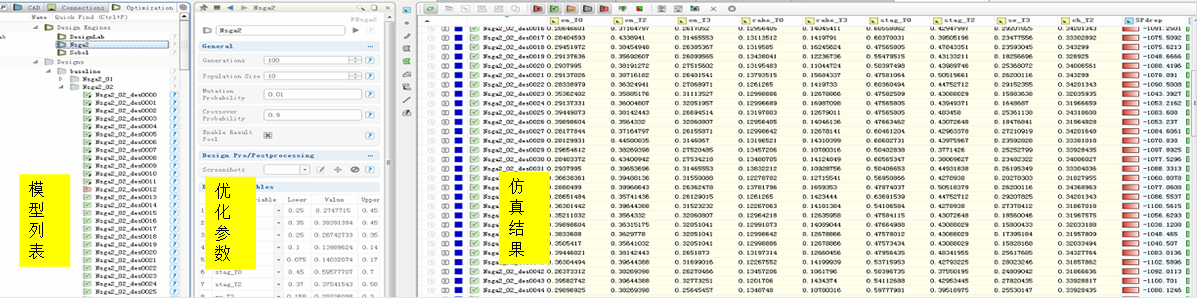

                                                 自动化优化及结果对比


可实现的收益

● 解决产品性能提升的迫切需求,在更短的时间内得出性能更优越的产品

● 快速研究大量参数的相互影响,积累设计经验

● 积累大量产品模型及分析结果数据库

● 结合仿真工具建立产品设计、分析、优化平台,大幅提升工程师工作效率


相关软件对比

目前市场上很少有软件工具同时具备模型参数化创建及优化控制功能,与其它常用三维建模软件及常用优化工具相比,CAESES主要具有以下优势:


软件工具

对比介绍

CAESES

产品目的:短时间内实现优化设计及多方案评估

使用阶段:方案设计、优化阶段

产品特征:

(1)强大的参数化建模及变形控制功能

2)优化自由度高

3)能有效控制设计变量数量

4)数据反馈效率高,优化时间短

三维建模软件

产品目的:制图、结构设计

使用阶段:详细设计阶段

产品特征:侧重于模型结构细节构建,参数化控制及模型变化灵活性不足

优化软件

产品目的:产品的优化设计

使用阶段:方案优化阶段

产品特征:

(1)依赖其他建模软件进行模型控制

(2)工具间的衔接不紧凑,链接难度较高

(3)总体优化效率较低

网格变形软件

使用目的:产品性能提升

使用阶段:方案设计后期

产品特征:模型变形幅度较小,只适用于产品的微调。


QQ截图20181031163337.png 行业应用案例


点击案例可跳转相应链接。

● 船型优化

 船体局部变形优化

● 双尾鳍复杂船体参数化建模

 海上平台支撑结构优化

 螺旋桨设计优化

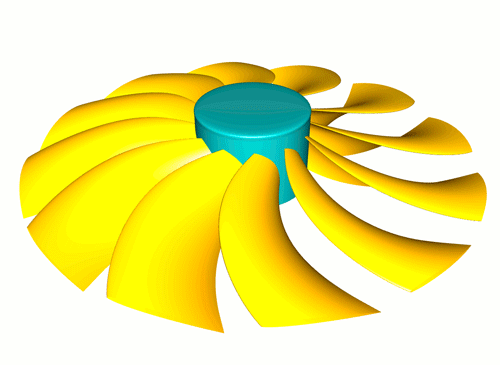

 轴流风扇性能优化

 多翼离心风机优化

 双吸离心泵优化

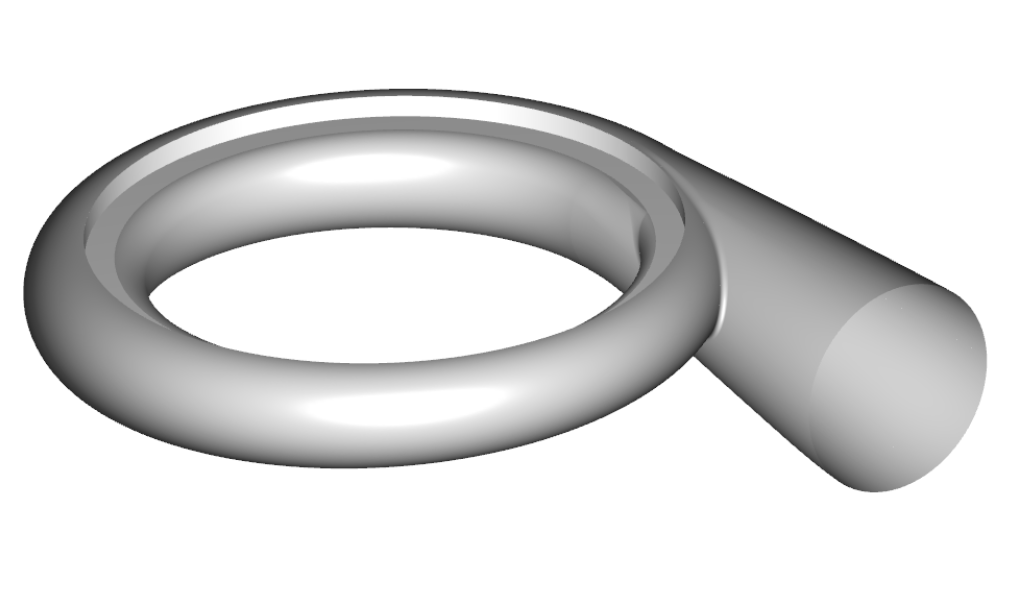

 压缩机蜗壳性能优化

 涡轮增压器性能优化

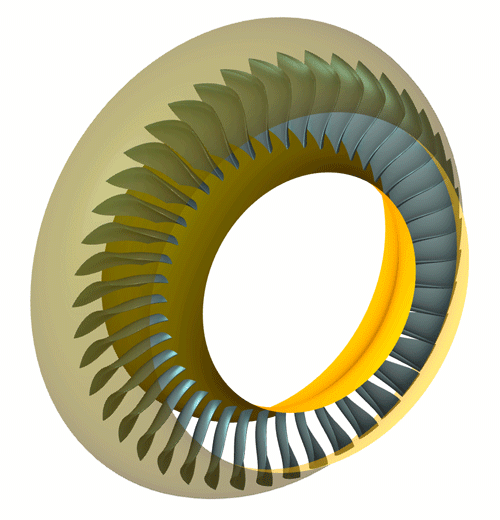

 燃机涡轮非轴对称端壁造型优化

 调节阀流动优化

 飞行器外气动性能优化

 进气道参数化建模及优化

 无人机机翼优化

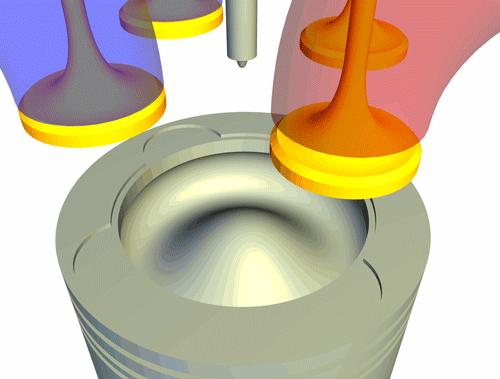

● 柴油机燃烧室性能优化

 汽车尾翼优化

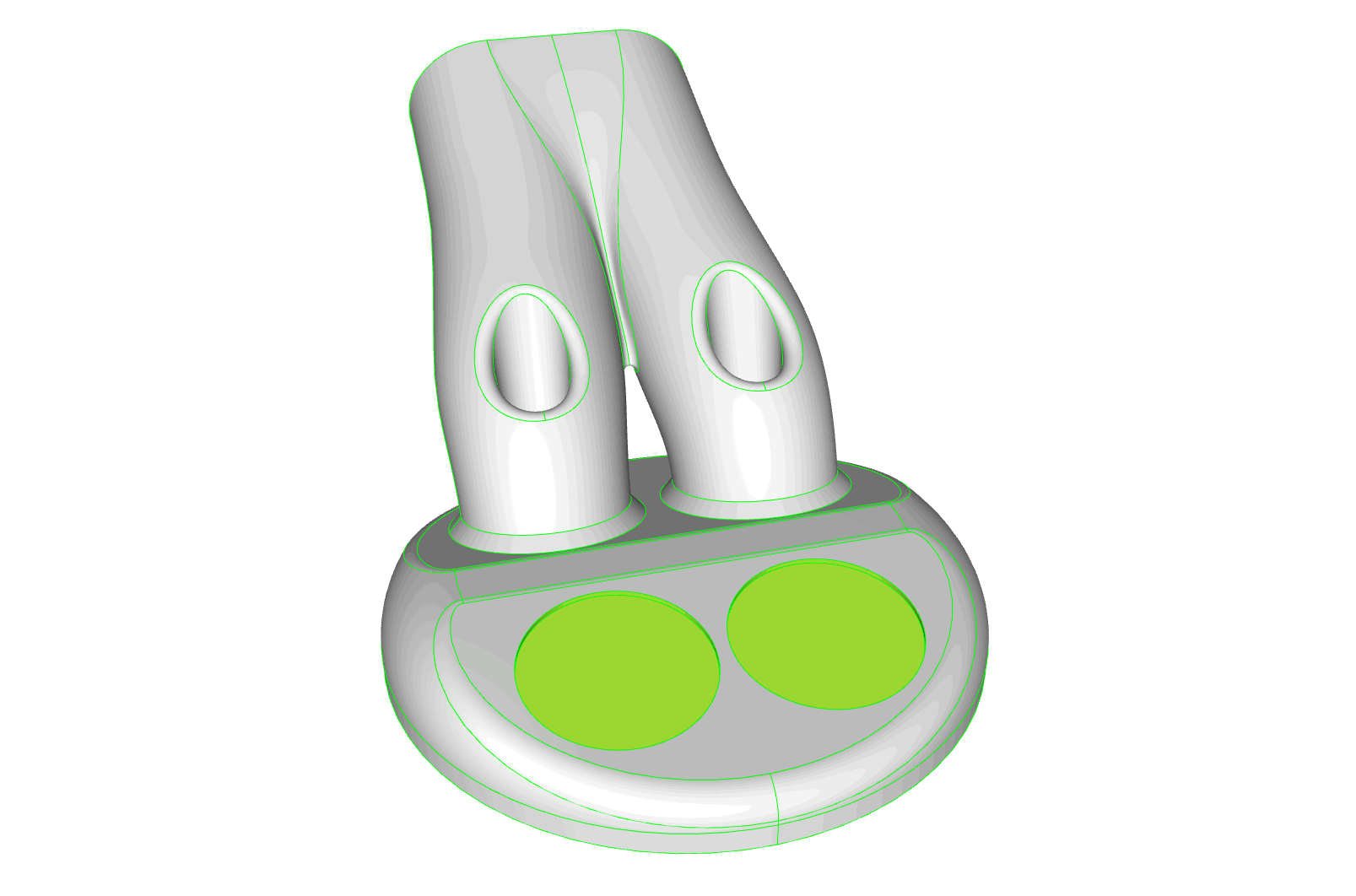

 引擎内部管道优化



QQ截图20181031163351.png 全球客户群
