● CAESES 4.3版本发布

基于CAESES软件，我们一直致力于为您提供最稳定、最可靠的应用于自动化仿真研究的CAD解决方案。在这个2018年发布的第一个版本中，我们对软件内部几何引擎进行了重大更新，从而能更好的应用于具有挑战性的复杂模型建模任务。另外，我们提供了新的Parasolid输出格式，并提供了一个单独的ANSYS插件（ACT应用程序），可以将CAESES插入到ANSYS Workbench中。

● 快速稳定的几何模型

新版本中，CAESES的几何内核在稳健性和性能方面有了许多重大改进。同时扩展了一些新功能，例如在模型裁剪后，可以基于模型表面面积排序选择相应几何体。它将确保您在“Solid from Intersection”操作后始终能够选择到相同的实体。之前的默认设置中，裁剪后生成的实体没有固定排序，在进行自动化变化研究或优化期间，选中的实体编号可能会在某些情况下发生改变。

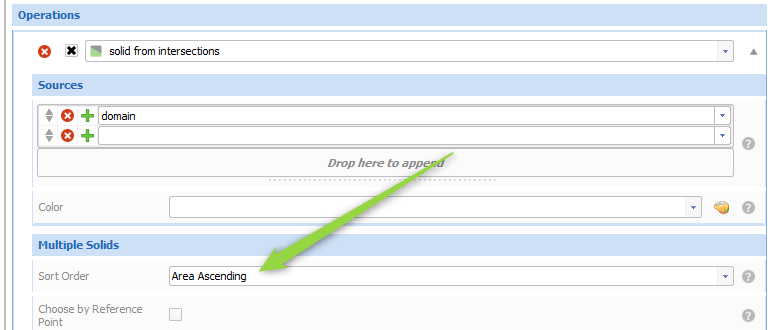

自动化研究过程中的稳定性：通过表面面积对生成的实体排序

修剪和布尔操作的容差处理也得到了改进，提供了更好的默认数值，因此在大多数情况下，您不再需要过多关注全局容差这个数值。

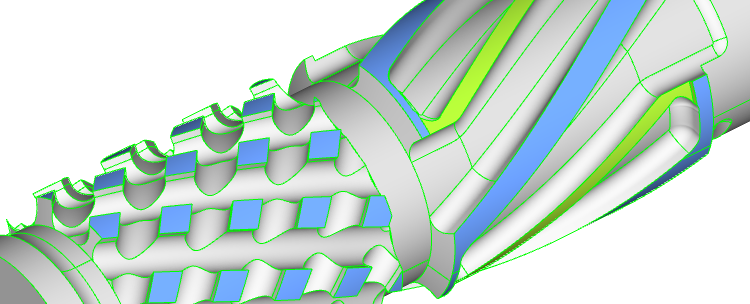

改进后复杂形状的稳定几何生成——尤其适用于自动化工作流程

针对“interpolationcurve”曲线类型增加了新的功能：除了输入一系列待插入的坐标点之外，您现在还可以设定插入点的切角信息。对任意一个输入点，可以使用方括号，在输入点或矢量的右侧输入角度数值。譬如：输入”[p1,90]”表示在P1点处的切角为90度，如下图所示：

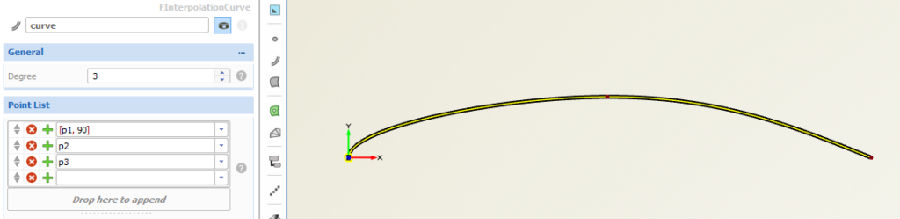

使用方括号提供更多的插入点限制，如角度

● Parasolid格式输出

现在我们提供了一个新的插件，可以将几何模型导出为SIEMENS Parasolid格式。

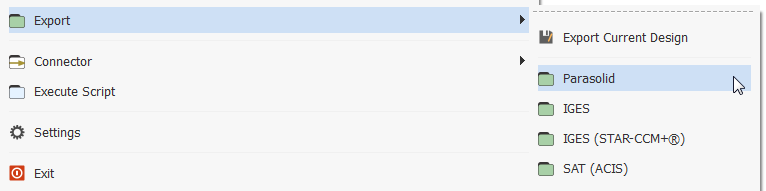

Parasolid导出选项

● 仅按需求显示结果

之前的版本中，只要单击模型树或结果表单，设计结果就会自动加载到CAESES中。然而，当您的结果数据过大，您可能需要花费几分钟等待结果载入到用户界面中。当您一不小心点到设计流程或者当你只想检查一下设计变量和限制条件时，出现这样的等待时间可能会对您造成不必要的困扰。

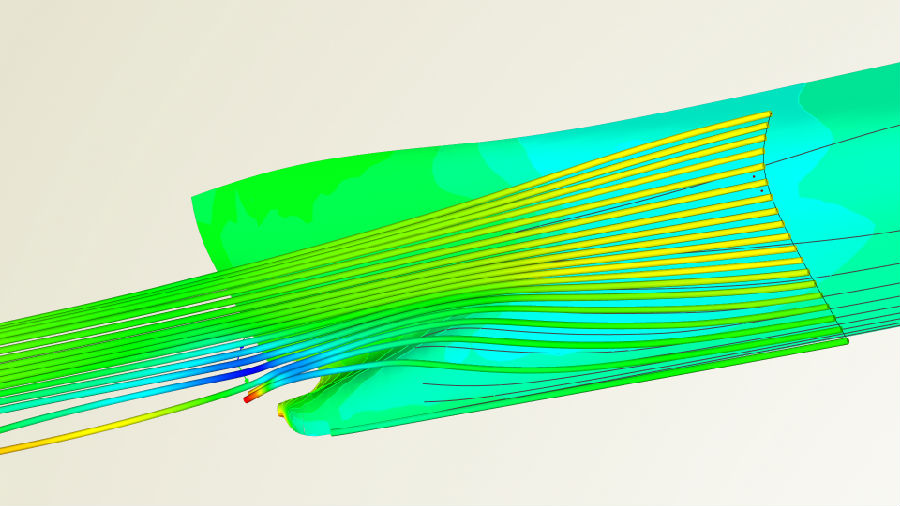

在CAESES里结果数据的可视化

在新的版本里，我们修正了这个属性。作为新的默认设置，现在仅在有需求时才会将结果加载到CAESES中。点击设计名称，旁边会出现一个新图标，用来触发数据加载。

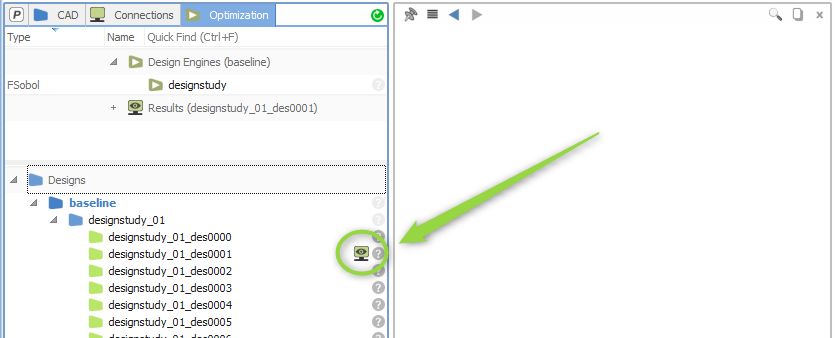

现在通过点击设计旁边的新图标按需加载结果

在用户界面的顶部，还有一个启动自动加载结果数据的附加按钮。点击之后将恢复之前默认属性，例如，只需要通过方向键选择即可方便地浏览模型树中的设计结果。

我们还在优化板块的模型树中添加了结果节点，以便在分析生成的设计变种时能够快速访问结果数据。同时，设计结果列表被移入单独的拆分窗口中。

● 多目标优化：结果池

Dakota中的Global Optimization优化方法，其核心为MOGA（多目标遗传算法）算法，目前增加了对已有设计计算结果的重新使用功能。在设置中可以选择采用以前的计算结果来生成遗传算法的初始种群，这样如果已有结果中存在合适的设计，可以避免耗时的重复计算。如果不激活这个选项，就会采用先前的方法，即通过随机数生成器来生成初始种群。

与MOGA类似，NSGA-II算法目前也能够在所有世代中使用结果池。在以前的版本中，只有第一代可以重新使用已有的结果。

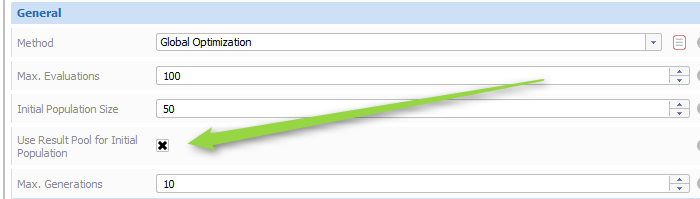

使用结果池为MOGA生成初始种群

● 设计结果列表：固定列

新版本中的结果列表中，对第一列（设计名称）进行了固定，这样您在左右滑动（查看数据）的时候就不会隐藏（该数据所对应的）设计名称信息。目标值在表中的背景较暗，以便将其与其他仅作为参考的参数值分开。

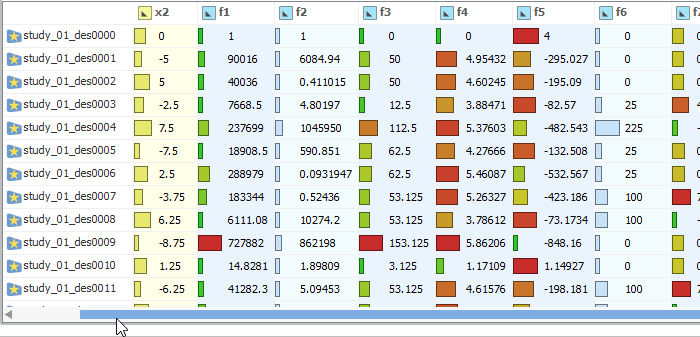

现在当用户水平滑动时，显示设计名称的第一栏是固定的

● 新的演示模型：叶轮

我们发布了一种新的叶轮参数化几何模型，专门用于自动化仿真模拟研究。它包含周期性的流体域模型（适用于CFD分析），以及周期性的固体域模型（适用于结构分析）。

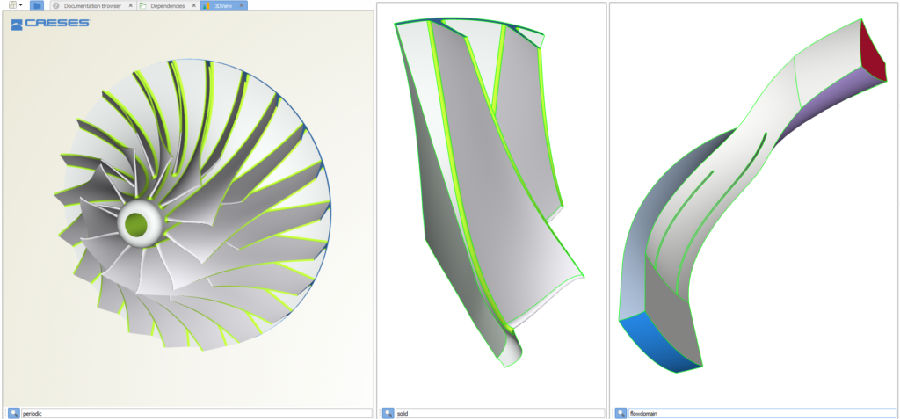

供自动化分析所使用的参数化叶轮，包含周期性的流固体域

● ANSYS ACT Extension和optiSLang 扩展插件

在新版本中，我们发布了将CAESES与ANSYS Workbench和optiSLang无缝集成的解决方案。我们将CAESES和ANSYS的耦合应用从之前的试验阶段升级到了实用阶段：CAESES中的fsc脚本现在包含了一些附加信息，使得ANSYS用户能够轻松地将CAESES连接到ANSYS Workbench中，并通过ANSYS Workbench的GUI控制几何模型的自动生成。

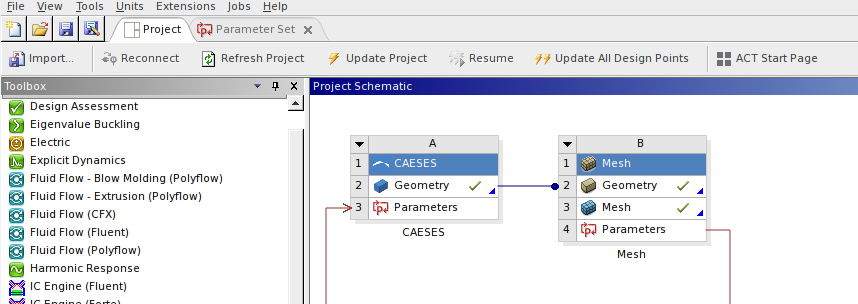

通过拖放将CAESES添加到您的ANSYS设置中，以控制几何模型自动生成

新的CAESES-optiSLang插件现在也可以将CAESES直接拖入optiSLang中使用。只需点击几下鼠标，就可以直接在optiSLang GUI中快速访问CAESES模型参数（即设计变量），控制几何模型的自动生成。

● 关于版本兼容性的几个重要信息

我们致力于尽可能地保持各个不同版本CAESES的兼容性。这次更新具有很大的增强功能，可以修复某些错误，从而大大提高生成曲线和曲面的质量。而同时对于一些非常特殊的现有CAESES设置，这些新的增强功能可能会导致几何模型发生轻微变化。相关的问题有：

■ BREP FACE/EDGE ID：BRep中face ID的定义方式进行了升级。修正了一个严重的问题，确保在自动化研究中某些模型更改期间ID不会改变。如果您之前根据face或edge ID构建了几何模型（例如，通过使用诸如brep.getFace（12），brep.getEdge（12）等命令），那么在新版本中这个ID编号可能会稍有变化。

■ BREP TOLERANCES：改进了几何公差的内部处理（BRep属性“Global Tolerance”），提供了更佳的默认值，尤其对于较为复杂的模型。如果您之前设定了这个数值，我们建议删除该数值，以防现有模型在此新版本中无法正常工作。

■ OFFSET CURVE：这种重要的曲线类型经常应用于叶型和叶片设计，并且我们改进了创建这些偏移曲线的方式。新版本中我们对输入的厚度分布曲线（通常是polycurves形式）自动检查其内部连续性，检测连接点位置和其他相关分割位置等。因此，目前通过offset curve生成的3D曲面质量会更好，但使用早期CAESES版本创建的曲线分布规律可能会有所不同。另外，新的版本中单侧offset生成的2D轮廓前缘区域的一些问题也得到了解决。
