专用求解器开发

天洑软件研发部可为客户提供CFD分析求解器和叶轮机械相关求解器定制开发服务。以下为一些专用求解器定制开发案例:


1. 核心风场CFD分析求解器定制开发

完成了求解器的开发,同时结合部门自主研发的优化算法进行风机的优化布局和设计。

● 求解器涵盖了常用的多种湍流模型(Standard k-epsilon、k-omega、SST等)。针对风场自主研发的边界条件也能很好的用于大气边界层。
● 发电量的计算采用等效风速法,且能应对多工况。
● 优化算法采用遗传算法支持多目标及并行优化,高效而准确。

2_副本.jpg   风廓线_副本.jpg

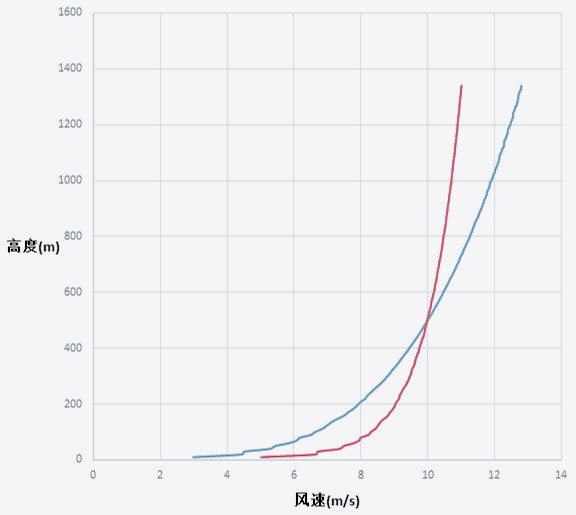

等效风速公式                                                                    风廓线


2. 透平机械设计软件定制开发

公司已具有透平机械设计相关的完备的设计平台和设计体系,一维求解器开发、准三维(S1、S2)计算程序的开发,三维参数化设计程序的开发及相关优化算法集成及平台搭建。其具有很好的高效性、灵活性和智能性。

(1)泵的水力设计

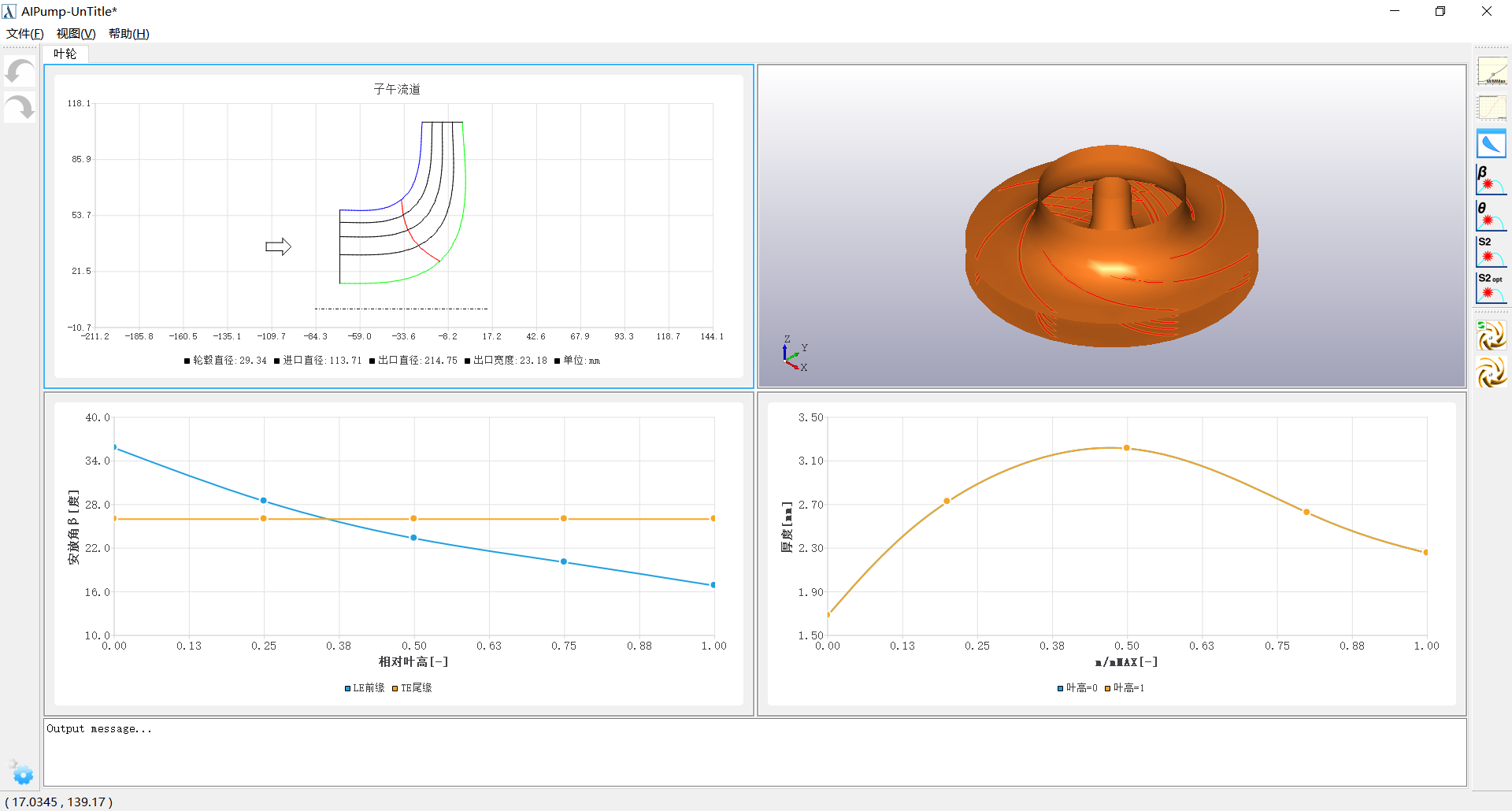

主界面

● 高效性:只需要给出流量、扬程,转速等设计参数,就可以根据算法自动生成叶轮三维设计结果,减少传统的从木模图到叶片三维转化的误差。

● 灵活性:根据系统自带算法生成叶轮三维模型以后,可以对子午流道,叶片进出口安放角,叶片不同层高的包角曲线、厚度曲线等进行灵活调整,快速生成相应的三维模型。具备与多种CAD与CAE软件的直接接口,目前支持的输出格式包括step,iges,curves等。设计得出的结果可以与CAESES软件结合,自动生成全参数化模型,并能够结合天洑优化算法进行自动化优化。

● 智能性:软件具有快速分析功能,便于用户根据分析结果快速调整叶型,提高设计效率。软件的高阶版本,将采用人工智能技术与水泵设计技术结合,减少对设计经验及仿真分析的依赖,可大幅度提高设计质量、减少设计时间。

(2)其它相关(汽轮机的)气动设计

定制化:可以将设计工具 扩展融合至企业现有的设计平台或体系中,完成新功能的开发或者优化现有体系中操作流程等等。

开放性:可以调用多种求解器,包括内嵌的和商用的软件。如ANSYS/CFX和NUMECA/FINE等。

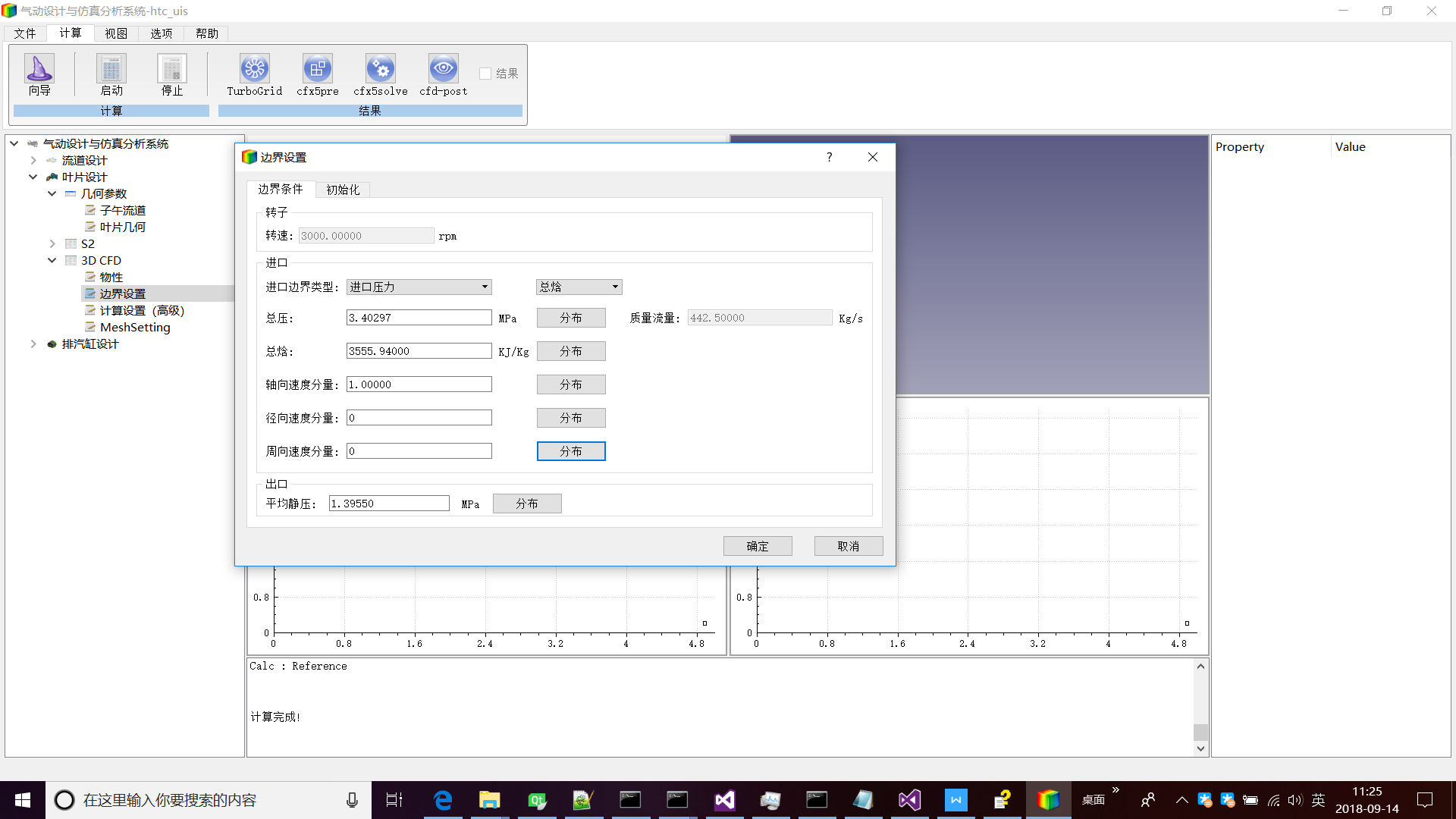

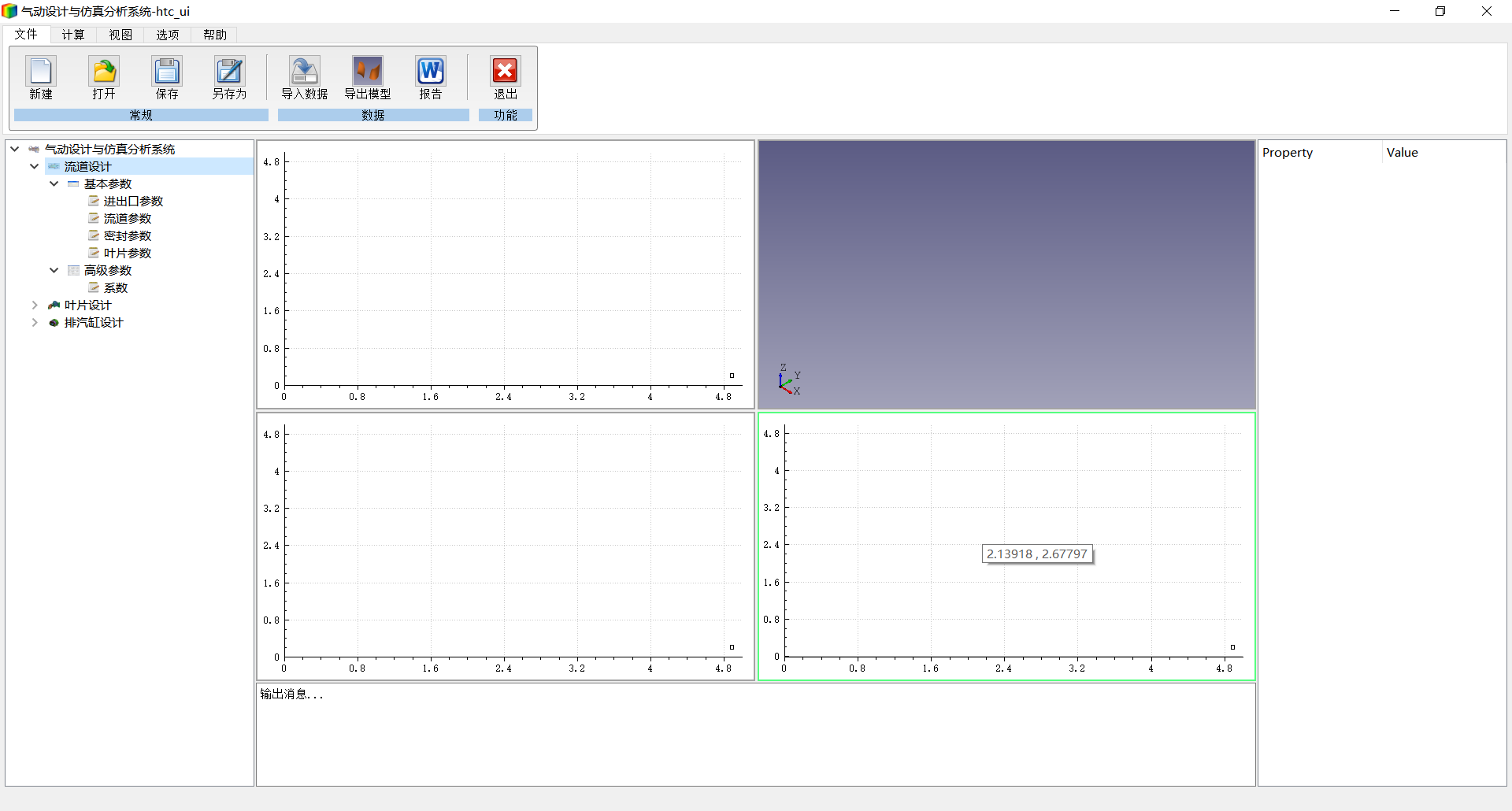

主界面风格

3.jpg   4.jpg

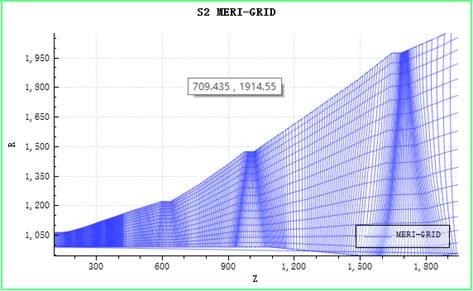

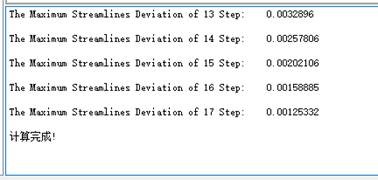

内嵌求解器(流线曲率法)求解                                  网格划分(自动加密)


商用解器(ANSYS/CFX)的封装调用
